Rohbaumaße für Edelstahl-Sanitäreinrichtungen: Was vor Produktionsbeginn zu bestätigen ist

Viele Site-Konflikte werden nicht durch eine falsche Nummer verursacht. Sie passieren, weil zwei richtige Zahlen von unterschiedlichen Ausgangspunkten aus ermittelt wurden. Eine Zeichnung misst den fertigen Boden, eine andere die Strukturplatte. Ein Installateur arbeitet von der Raummittellinie aus, während die Installationszeichnung den linken Rand verwendet. Die erste Koordinationsaufgabe besteht daher darin, das Datum zu benennen.

Markieren Sie die Höhe des fertigen Bodens, die fertige Wandfläche und die Mittellinie der Vorrichtung auf der Koordinationszeichnung. Wenn Fliesen, Wandpaneele oder eine Versorgungswand die Dicke erhöhen, zeigen Sie dies an. Es sollte niemals davon ausgegangen werden, dass die Abmessungen einer unfertigen Ständer- oder Blockwand mit den Abmessungen der endgültigen Oberfläche übereinstimmen.

Notieren Sie, ob jede Messung nominal ist oder innerhalb einer vereinbarten Toleranz gehalten werden muss. Eine maßgefertigte Edelstahlbefestigung kann präzise angefertigt werden und dennoch nicht passen, wenn die Öffnung vor Ort über das hinausgeht, was das Design zulässt.

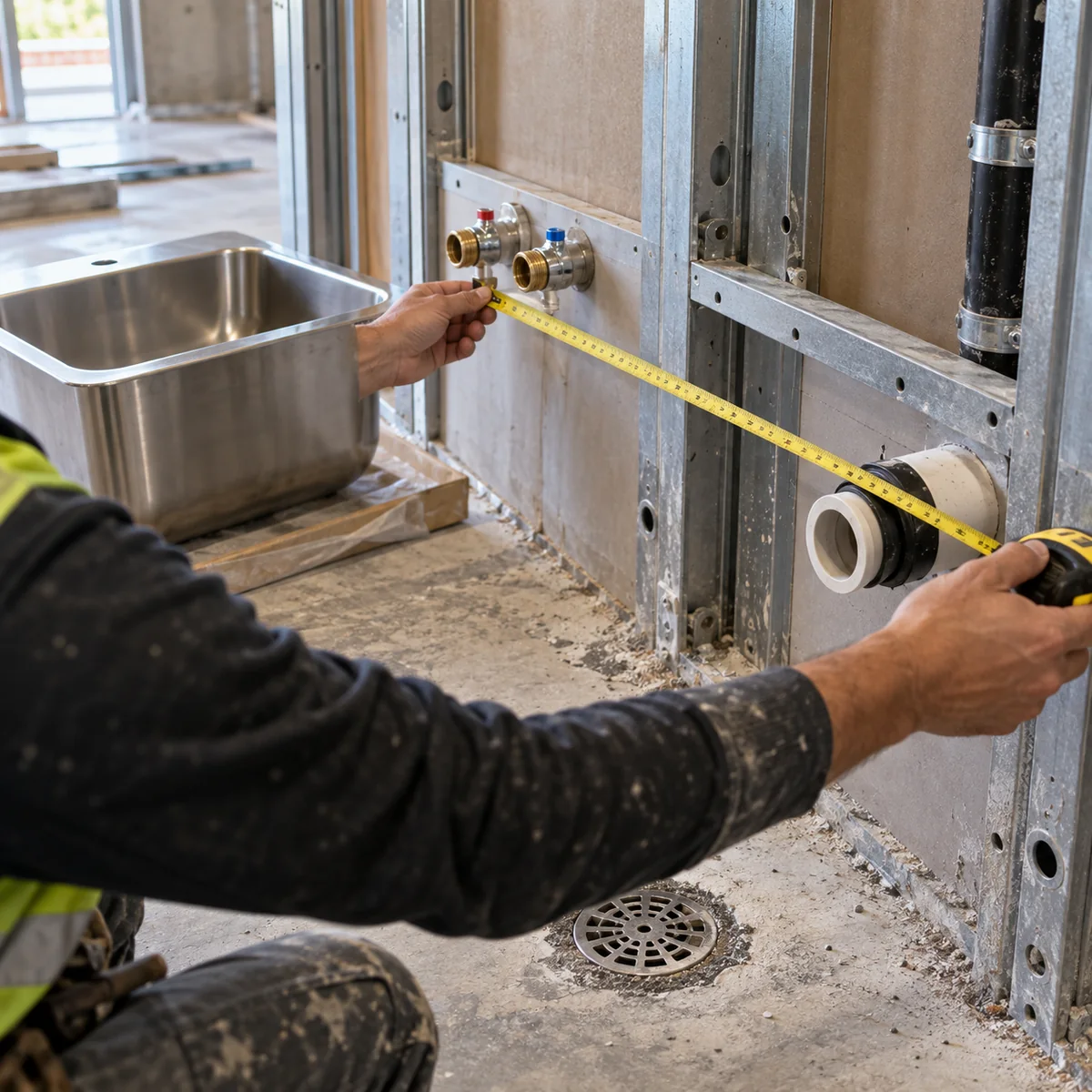

Notieren Sie sich bei einem Becken die Warm- und Kaltversorgungsstandorte, die Wasserhahnkonfiguration, die Abfallentsorgungsstelle, die Siphonroute und etwaige Überlaufanschlüsse. Fügen Sie für ein Urinal oder eine Hockwanne den Spülanschluss, die Auslassrichtung und den Zugang hinzu, der für das gewählte Ventil oder den Siphon erforderlich ist. Genehmigen Sie diese Punkte nicht auf separaten Skizzen, ohne den Gesamtraum zu überprüfen.

Die Mittellinie ist nur ein Teil der Antwort. Auch die Verbindungstiefe, die Gewinde- oder Rohrschnittstelle und der zur Verfügung stehende Raum für die Verbindung spielen eine Rolle. Ein Abwasserauslass kann auf dem Papier ausgerichtet sein, aber zu nah an einer Halterung, einem Rahmen oder einem Wandrücklauf sitzen, als dass der Installateur ihn festziehen könnte.

Vergleichen Sie Armaturenfamilien anhand der [Kategorie „Urinale aus Edelstahl“](/de/categories/urinal/), [Kategorie „Hockbecken“](/de/categories/squatting-pan/) und [Kategorie „Moppwaschbecken“](/de/categories/mop-pool-vomiting-pool/), bevor Sie den endgültigen Sanitärplan herausgeben.

Wandbefestigungen übertragen die Last in Konsolen, Ständer, Rahmen oder massives Mauerwerk. Eine Befestigungskoordinate ohne Hintergrunddetail ist unvollständig. Bestätigen Sie das Befestigungsmuster, die Verantwortung für den Ankertyp und den Punkt, an dem die Unterlage installiert werden muss. Sobald die Wand mit Wasserabdichtung und Fliesen bedeckt ist, wird das Hinzufügen von Struktur störend.

Bodenmontierte Produkte erfordern ähnliche Aufmerksamkeit. Überprüfen Sie die Plattendurchdringungen, den fertigen Bodenaufbau, die Bodenabstände und den Reinigungsspalt um den Untergrund herum. Bestätigen Sie bei Theken die Ausschnittgröße, die Randunterstützung, den Wasserhahnabstand und die Beziehung zwischen der Schüssel und dem darunter liegenden Schrank.

Der [Leitfaden für Unterbauwaschbecken aus Edelstahl im Vergleich zu Aufsatzwaschbecken](/de/blog/stainless-steel-undermount-basin-vs-countertop-basin/) erklärt, wie sich die Wahl der Montage auf die Arbeitsfläche und die Reinigungsdetails ändert.

Ausschreibungszeichnungen sind für die Preisgestaltung nützlich, sie spiegeln jedoch möglicherweise nicht die Standortabweichung wider, nachdem Struktur und Fertigstellung abgeschlossen sind. Wenn eine Vorrichtung zwischen Wänden verläuft oder einer vorhandenen Öffnung folgt, nehmen Sie vor der Produktionsfreigabe eine überprüfte Standortmessung vor. Lange Tröge und integrierte Baugruppen reagieren besonders empfindlich auf kumulierte Fehler.

Fotos helfen, aber sie sollten Dimensionen unterstützen und nicht ersetzen. Fügen Sie eine Skala oder einen markierten Hinweis bei, zeigen Sie den gesamten Installationsbereich und kennzeichnen Sie die Blickrichtung. Eine Nahaufnahme einer Pfeife sagt wenig über ihre Position im Raum aus.

Wenn die Produktion vor der endgültigen Fertigstellung beginnen muss, vereinbaren Sie einen Zuschuss und wer das Risiko einer Standortabweichung trägt. Tragen Sie diese Entscheidung in das Einreichungsprotokoll ein, anstatt sie als informelles Gespräch zu belassen.

Das Produktionsfreigabeblatt sollte Modell, Menge, Gesamtabmessungen, Bezüge, Anschlüsse, Montage, Ausführung und Zeichnungsüberarbeitung enthalten. Hängen Sie raumspezifische Ausnahmen an, anstatt sie nur in der E-Mail zu markieren. Der Auftragnehmer, der Lieferant und der Berater sollten alle dieselbe Überarbeitung genehmigen.

Verfolgen Sie vor der Freigabe eine Linie von jedem Geräteanschluss zum Hausanschluss und von jeder Befestigung zur tragenden Struktur. Stellen Sie sich dann vor, dass der Installateur diese Verbindungen mit normalen Werkzeugen herstellt. Diese kurze Übung fängt viele Zusammenstöße ein, die bei einer sauberen Erhöhung nicht sichtbar sind.
